今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

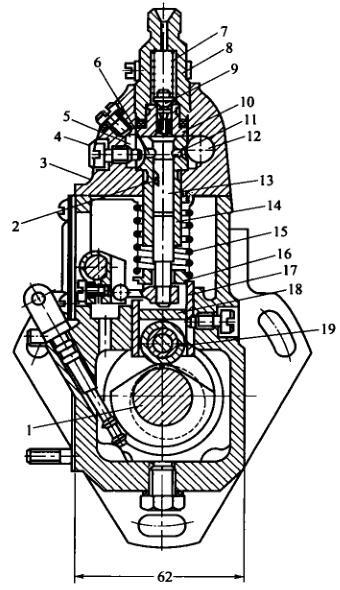

   I号喷油泵的分泵构造图

1-髙压输油管线管管金属接头; 2-油多阀; 3-油多阀球; 4,14-进油广西顶博发电机组制造; 5-套简; 6-轴向液压泵泵; 7-轴向液压泵泵压簧; 8-油门螺杆;  9-改善臂; 10-轴承轴; 11-固定住接盘; 12-输油管线管泵偏轴轮; 13-输油管线管泵; 15-放油螺塞; 16-手高压油泵;  17-驱动下载盘; 18-从动盘; 19-电机外壳; 20-滑套; 21-测量压簧; 22-续航里程修改广西顶博发电机组制造; 23-怠速限位开关器广西顶博发电机组制造; 24-高速路限位开关器广西顶博发电机组制造; 25-可控硅调压手柄; 26-可控硅调压压簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚轴体前壳的注意主要用途是保障喷油已经开端时间表的严谨性性，而对于多缸柴油车机在于，还需保障各缸喷油时间表的相符性。起保障意义的部位零件是滚轴下面到校准水泥垫块上水平的间距H。当喷油阀凸轮机构轴伞齿轴与曲轴伞齿轴对位置上相应时，H越大，柱塞泵关机进油孔的时间表早一些，喷油已经开端时间表也早一些。反过来说，H越小，喷油已经开端时间表越延后。对此要通过设计构思和试验报告给出适于的滚轴体工作中间距H，以保障喷油已经开端时间表的严谨性性。

1-凸轮轴轴; 2-轴向齿轮泵泵斜槽; 3-泵盖; 4-位置定位螺母; 5-回油道; 6-回油孔; 7-冒油阀弹黄; 8-冒油阀紧座;  9-冒油阀; 10-冒油阀球; 11-进油孔; 12-进油道; 13-轴向齿轮泵泵; 14-轴向齿轮泵泵套简;  15一轴向齿轮泵泵弹黄; 16-弹黄座; 17-挺柱体:; 18-混凝土垫块; 19-中键

  针对多缸机，各分泵的H值应一一对应。调低混凝土垫件在喷液压油泵出厂合格证时均已调好，没法随着对调。混凝土垫件是用耐腐村料而成齐头并进行热治理 以上升密度，由此施用中不要磨花。如长时候施用后磨花较多，可换面施用。

  喷汽真空泵泵体分前后左右几部分，喷汽真空泵上体广泛应用在装设齿轮泵偶件及冒油阀偶件，下身广泛应用在装设气缸轴、滑轮体和输汽真空泵等。泵体前侧中西部地区开了检视窗孔，方便检验和调低油阀量。下方有检视液压油面的检视孔。喷汽真空泵上体含有一个油道，与各齿轮泵套筒外边的环型油槽互通。环型油槽则与齿轮泵套筒上的进、回油孔互通。由输汽真空泵供来的高压低压油能够 进进气软管接线头接线头进来油道中。油道中的重油经济压力由装在回进气软管接线头接线头内的回油阀调节，一请求保持着在5～10kPa范畴内。油压机机过低，在齿轮泵下行速度时，重油难以速度快能够 进油孔进来齿轮泵上端油腔。当剩余油过重而使油压机机提高时，富余的重油会顶开回油阀流通量重油细滤器中。
